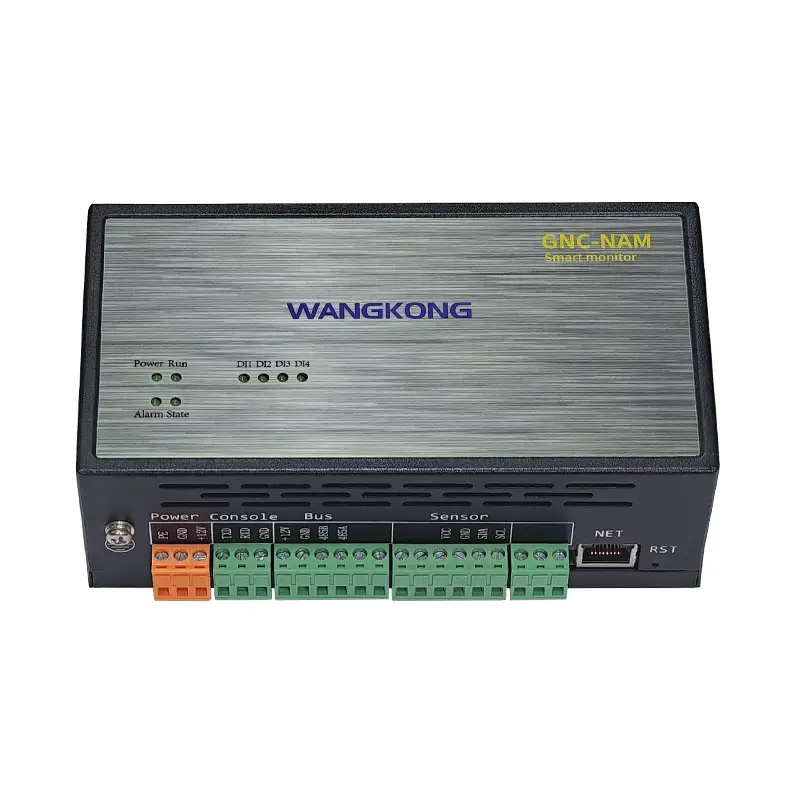

MN-NAM Monitor Inteligente de Dispositivos de Rede PoE | Controlador IoT Industrial Multiprotocolo
O Monitor Inteligente de Dispositivos MONIGEAR MN-NAM suporta vários tipos de interfaces de comunicação inteligente, como RS232, RS485 e Ethernet, permitindo comunicação em tempo real com dispositivos inteligentes de front-end. Ao escrever scripts Lua, ele pode analisar os protocolos de comunicação de vários dispositivos inteligentes e realizar pré-processamento de dados. Como um dispositivo de conexão direta IoT padrão, o NAM pode ser integrado às principais plataformas de nuvem pública IoT, estabelecendo uma conexão bidirecional segura entre o dispositivo e a nuvem, facilitando a implementação rápida de projetos IoT.
Principais Recursos
- Processador RISC-V de 64 bits de alto desempenho de grau industrial, sistema operacional embarcado.
- Cada porta de comunicação inteligente adota um esquema de isolamento elétrico independente, garantindo imunidade EMC de grau industrial.
- O lado do dispositivo suporta análise de script Lua de protocolos de comunicação para vários dispositivos inteligentes e possui programabilidade de lógica no local. Com base em regras de cenário predefinidas e resultados de análise de dados, ele pode executar estratégias localmente ou encaminhar dados para a nuvem para processamento, abordando questões como desempenho em tempo real, confiabilidade e economia de operação e manutenção do sistema de aplicativos.
- O protocolo de comunicação de dispositivos inteligentes é analisado e os dados de monitoramento são pré-processados no lado do dispositivo. Os dados pré-processados são então carregados para a nuvem. Esse mecanismo de processamento hierárquico melhora o desempenho em tempo real de alguns serviços-chave e reduz efetivamente o volume de comunicação de dados entre dispositivos e a nuvem, reduzindo significativamente os custos de operação e manutenção do sistema.
- É conveniente e fácil de usar, equipado com uma ferramenta de configuração de dispositivo complementar, facilitando a instalação em lote e configuração rápida de produtos. Suporta upgrades remotos online para dispositivos. É conveniente para implantação e manutenção de produtos, reduzindo efetivamente os custos de mão de obra.
- Alimentação PoE: compatível com o padrão IEEE 802.3at, dispositivo alimentado por PoE (dispositivo PD), dispositivo Tipo 1, suportando modos de alimentação Mid-Span e End-Span. Instalação simplificada, facilitando a implantação de proteção de alimentação UPS centralizada.
- O dispositivo suporta o protocolo de comunicação IoT MQTT padrão, possuindo conectividade de comunicação IoT segura, estável e eficiente, facilitando a comunicação rápida de dados entre dispositivos, aplicativos e serviços em nuvem.
- Suporta acesso simultâneo a duas plataformas em nuvem e pode enviar dados para dois centros simultaneamente, alcançando um sistema de backup redundante.
Cenários Típicos
Para informações detalhadas sobre os recursos de todos os nossos Sensores de Rede, visite nossa página de recursos comuns.
Especificações Técnicas

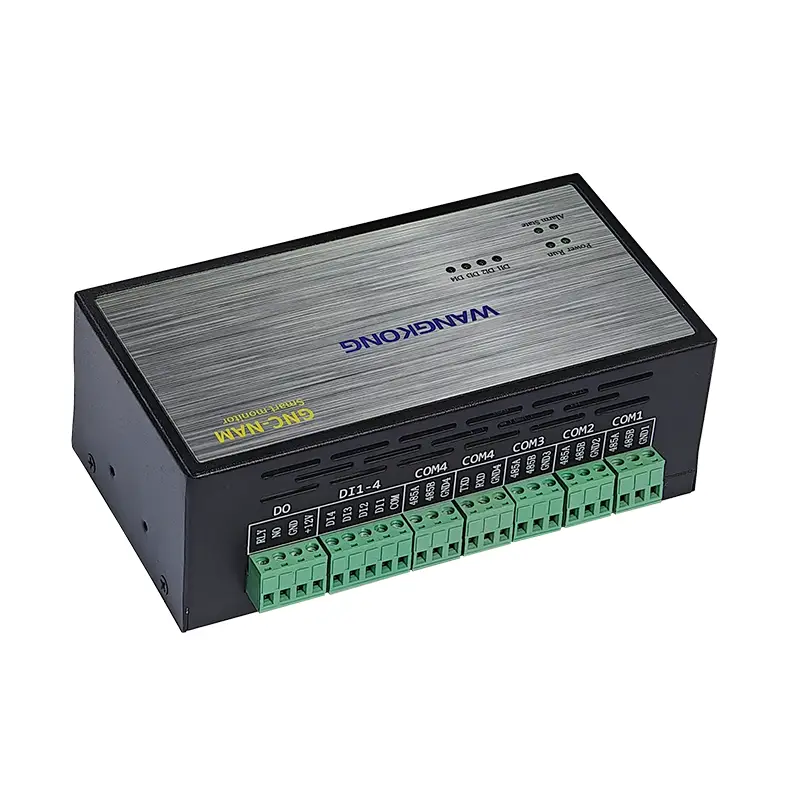

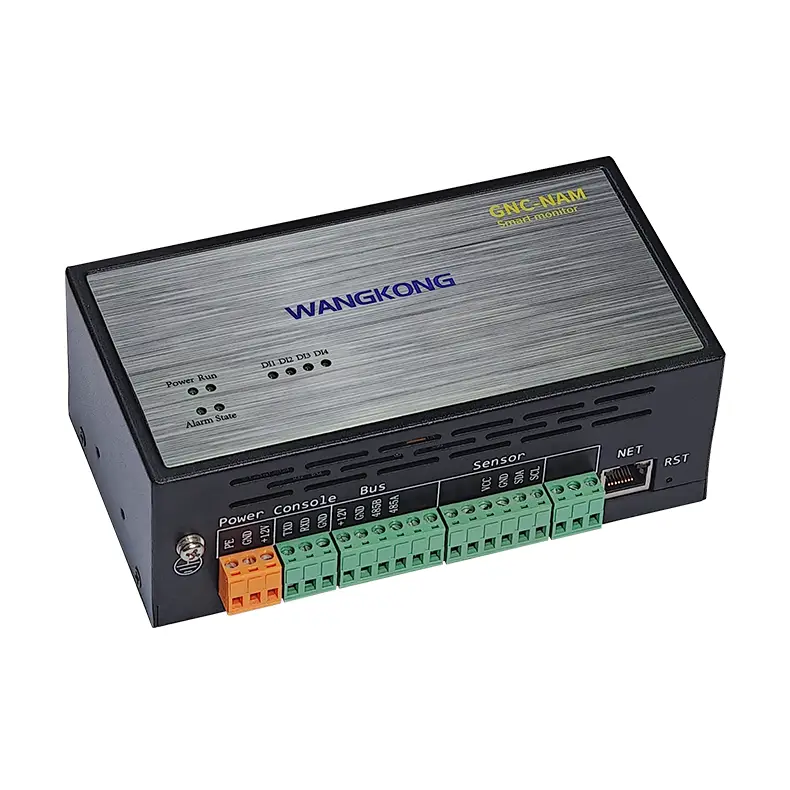

| Interface de comunicação serial | Porta RS232 de 2 canais, com taxa de transmissão máxima de 115200bps e tensão de isolamento de 2500VDC. Porta RS485 de 2 canais, com taxa de transmissão máxima de 200Kbps e tensão de isolamento de 3000VDC. Porta CAN de 1 canal, com taxa de transmissão máxima de 1Mbps e tensão de isolamento de 3000VDC. |
|---|---|
| Interface DI | Interface de entrada digital DI de 4 canais. |
| Interface DO | Interface de saída de relé mecânico DO de 1 canal. Capacidade de comutação: 0,5 A @125 VAC; 2 A @30 VDC. |
| Interface do sensor | Interface dedicada para sensores de temperatura e umidade. Interface digital I2C. |
| Interface de comunicação de rede | Porta Ethernet 10/100M Base-Tx (suportando alimentação PoE). |
| Protocolo de comunicação | Suporta múltiplos protocolos de camada de aplicação TCP/IP: MQTT/MQTTS, ModbusTCP, etc. |
| Interface do console | Uma porta de configuração RS232, taxa de transmissão 38400bps, 8N1, sem controle de fluxo. |
| Fonte de alimentação | Você pode escolher entre alimentação PoE ou alimentação auxiliar. Alimentação PoE: Compatível com o padrão IEEE 802.3at. Alimentação auxiliar: DC12V/DC24V. |
| Dimensões externas | Comprimento*Largura*Altura(mm) = 166*88*61 |
| Peso | Cerca de 600g |
Perguntas frequentes
Diferente de outros sensores autônomos e dispositivos de aquisição de dados da Monigear vendidos como unidades de hardware individuais, o MN-NAM não se posiciona como um produto de hardware independente. Ele está profundamente integrado ao nosso software de monitoramento proprietário e serviços em nuvem. Somente quando implantado como uma solução completa de hardware + software + nuvem, o MN-NAM oferece plenamente suas vantagens centrais — computação em borda, análise de protocolos, backup redundante em nuvem dupla e O&M remoto — fornecendo uma solução de monitoramento de ciclo fechado para seus projetos.
1) Quais dispositivos inteligentes o gateway MN-NAM pode conectar e em quais cenários é usado principalmente?
O MN-NAM é um gateway de aquisição PoE multiprotocolo de grau industrial projetado especificamente para se conectar a dispositivos inteligentes não gerenciados e não padronizados equipados com portas seriais RS232/RS485. É implantado principalmente em monitoramento de ambiente e infraestrutura de data centers e salas de equipamentos, sendo igualmente aplicável a laboratórios, oficinas farmacêuticas, museus, armazenamento e logística, manufatura inteligente e outros cenários de monitoramento ambiental.
Os tipos comuns de equipamentos conectados em projetos de data center incluem: ar-condicionado de precisão, sistemas UPS, fontes de alimentação de telecomunicações e armários de distribuição de energia, medidores de energia digitais multifunção e instrumentos de monitoramento de bateria. Em cenários industriais, pode se conectar a PLCs, inversores de frequência, vários instrumentos industriais e equipamentos de precisão de laboratório.
A maioria dos dispositivos acima acusa apenas protocolos proprietários de porta serial e carece de capacidade de gerenciamento de rede, tornando impossível conectá-los diretamente a uma plataforma de monitoramento. O MN-NAM realiza aquisição de dados no local, análise de protocolos e pré-processamento de dados em borda, estabelecendo o pipeline de dados entre os dispositivos terminais de campo e as plataformas de O&M locais ou sistemas de monitoramento em nuvem, permitindo acesso unificado e monitoramento de dados de dispositivos.
2) Como gateway de aquisição, quais são as principais capacidades e vantagens do MN-NAM na conversão de dados e integração de plataformas?
Alimentado por um processador industrial RISC-V de 64 bits e hardware de portas seriais isoladas, o MN-NAM supera amplamente os servidores de dispositivos seriais comuns em estabilidade de hardware e funcionalidade. Suas principais vantagens incluem:
- Padronização de dados não padronizados para compatibilidade com sistemas de monitoramento tradicionais: O MN-NAM converte dados de protocolos proprietários de vários dispositivos seriais não gerenciados em dados de monitoramento SNMP padrão, permitindo integração direta com plataformas NMS e sistemas tradicionais de monitoramento de infraestrutura de data centers — sem necessidade de substituir seu software de monitoramento existente, maximizando o retorno sobre o investimento do sistema atual.
- Conectividade em nuvem criptografada com as principais plataformas de nuvem pública: Protocolo criptografado IoT MQTT/MQTTS seguro integrado garante transmissão de dados estável e segura. Suporta nativamente AWS IoT, Azure IoT e outras plataformas de nuvem pública líderes, atendendo às necessidades de implantação de monitoramento remoto em nuvem de data centers no exterior e projetos multinacionais.
- Envio simultâneo para plataforma dupla para redundância e confiabilidade: Suporta envio simultâneo de dados para dois sistemas de monitoramento locais ou duas plataformas em nuvem, permitindo uma arquitetura hot-standby. Isso previne efetivamente a perda de dados causada por falhas de rede de ponto único — ideal para data centers, instituições financeiras e outros cenários com requisitos extremamente altos de confiabilidade de O&M.
- Integração com nosso sistema de monitoramento em nuvem proprietário baseado em AWS: Estamos lançando nosso próprio sistema de monitoramento em nuvem IoT construído sobre infraestrutura AWS. Combinado com o gateway MN-NAM, permite um fluxo de trabalho de ciclo fechado completo cobrindo gerenciamento unificado de dispositivos, configuração remota, notificação de alarmes por push e armazenamento de dados históricos — sem exigir que os clientes contratem serviços de nuvem de terceiros.
3) Como o MN-NAM faz análise de protocolos e processamento de dados? Quais as características dos scripts Lua? Como resolvem a curva de aprendizado?
A análise de protocolos de dispositivos, limpeza de dados, avaliação de limiares e controle de intertravamento local no MN-NAM são todos executados localmente no gateway por meio de scripts Lua embarcados. Aproveitando a computação em borda, o MN-NAM rompe a limitação dos servidores seriais comuns que suportam apenas passthrough de dados brutos — este é um diferencial central do produto.
Principais vantagens dos scripts Lua:
- Adapta-se a diversos protocolos proprietários complexos: Suporta análise de protocolos seriais específicos de marca e Modbus RTU/TCP, com controle total sobre parsing de pacotes, dimensionamento/conversão de dados e filtragem de dados anômalos para processamento de dados granular.
- Pré-processamento em borda reduz custos e melhora a resposta: Os dados brutos dos dispositivos são limpos, comprimidos e processados estatisticamente localmente no gateway antes de serem enviados para a nuvem, reduzindo significativamente os custos de largura de banda e armazenamento em nuvem. O gateway também suporta geração de alarmes locais e saída de intertravamento DO por relé — respondendo a falhas de dispositivos instantaneamente mesmo durante interrupções de rede, sem atraso de transmissão em nuvem.
- Programável em campo com forte adaptabilidade: Não são necessárias modificações de firmware ou retornos à fábrica. Os scripts Lua podem ser atualizados remotamente para suportar modelos de dispositivos inteiramente novos, acomodando perfeitamente ambientes de projeto de implantação mista de múltiplas marcas e múltiplos tipos.
Lua é uma linguagem de script embarcada leve consideravelmente mais fácil de aprender do que o desenvolvimento tradicional em C/C++, embora ainda exija uma base básica de programação. Fornecemos suporte abrangente para reduzir os custos de adoção dos clientes:
- Biblioteca de scripts comprovada: Equipado com documentação técnica completa e respaldado por centenas de projetos domésticos de integração de dispositivos, mantemos uma extensa biblioteca de scripts de amostra comprovados cobrindo sistemas UPS, ar-condicionado de precisão, medidores de energia digitais e outros equipamentos mainstream — prontos para os clientes modificarem e reutilizarem diretamente.
- Desenvolvimento assistido por IA: Os clientes podem aproveitar ferramentas de IA para gerar e depurar rapidamente scripts de análise de protocolos, encurtando significativamente os ciclos de desenvolvimento e implantação de projetos.
- Serviço de desenvolvimento personalizado de baixo custo: Para clientes sem uma equipe de desenvolvimento dedicada ou com cronogramas de projeto apertados, oferecemos serviços de desenvolvimento de scripts personalizados entregues por nossos engenheiros — lidando com adaptação de protocolos e desenvolvimento de scripts para uma implantação sem preocupações e eficiente.
