MN-NAM PoE Netzwerk Smart Device Monitor | Industrieller Multi-Protokoll IoT Controller
Der MONIGEAR MN-NAM Smart Device Monitor unterstützt mehrere intelligente Kommunikationsschnittstellen wie RS232, RS485 und Ethernet und ermöglicht die Echtzeitkommunikation mit intelligenten Front-End-Geräten. Durch das Schreiben von Lua-Skripten kann er die Kommunikationsprotokolle verschiedener intelligenter Geräte parsen und eine Datenvorverarbeitung durchführen. Als standardmäßiges IoT-Direktverbindungsgerät kann NAM in große öffentliche IoT-Cloud-Plattformen integriert werden und stellt eine sichere bidirektionale Verbindung zwischen Gerät und Cloud her, was die schnelle Implementierung von IoT-Projekten erleichtert.

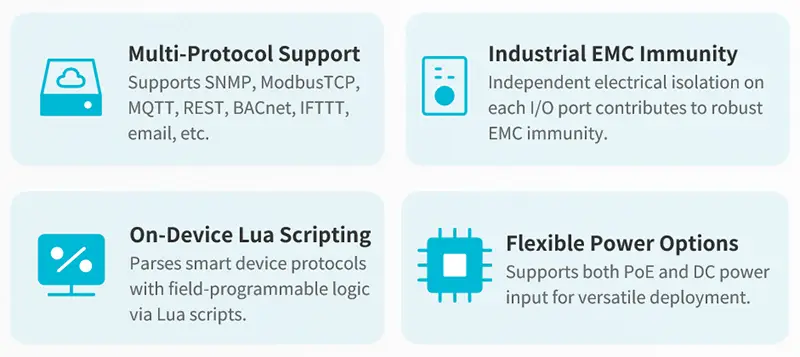

Hauptmerkmale
- Leistungsstarker industrieller 64-Bit-RISCV-Prozessor mit eingebettetem Betriebssystem.
- Unabhängige elektrische Isolierung für jeden intelligenten Kommunikationsanschluss – gewährleistet industrielle EMC-Immunität.
- Unterstützung von Lua-Skripten zur Parsung von Kommunikationsprotokollen verschiedener Smart-Geräte mit vor-Ort-Logikprogrammierbarkeit. Basierend auf vordefinierten Szenarioregeln und Datenanalyseergebnissen können Strategien lokal ausgeführt oder Daten zur Verarbeitung an die Cloud weitergeleitet werden – löst Probleme wie Echtzeitleistung, Zuverlässigkeit und Betriebs- und Wartungsökonomie des Anwendungssystems.
- Hierarchische Verarbeitungsmechanismus: Kommunikationsprotokolle von Smart-Geräten werden geparst und Überwachungsdaten am Gerät vorverarbeitet. Die vorverarbeiteten Daten werden dann an die Cloud hochgeladen. Dieser Mechanismus verbessert die Echtzeitleistung einiger kritischer Dienste und reduziert effektiv das Datenkommunikationsvolumen zwischen Geräten und Cloud, wodurch die Betriebs- und Wartungskosten des Systems erheblich gesenkt werden.
- Einfache Bedienung: Ausgestattet mit einem Begleitgerät-Konfigurationstool, das die Batch-Installation und schnelle Konfiguration von Produkten erleichtert. Unterstützt Online-Remote-Upgrades für Geräte. Erleichtert Produktbereitstellung und -wartung und reduziert effektiv die Personalkosten.
- PoE-Stromversorgung: Konform zum IEEE 802.3at-Standard, PoE-versorgtes Gerät (PD-Gerät), Typ-1-Gerät, unterstützt sowohl Mid-Span- als auch End-Span-Stromversorgungsmodi. Vereinfachte Installation, erleichtert die Bereitstellung einer zentralen USV-Stromversorgung zum Schutz.
- Standard-MQTT-IoT-Kommunikationsprotokoll: Sichere, stabile und effiziente IoT-Kommunikationsverbindung, erleichtert die schnelle Datenkommunikation zwischen Geräten, Anwendungen und Cloud-Diensten.
- Unterstützung von zwei Cloud-Plattformen gleichzeitig: Kann Daten gleichzeitig an zwei Zentren senden und so ein redundantes Backup-System realisieren.
Typische Anwendungsbereiche
Detaillierte Informationen zu den Fähigkeiten aller unserer Netzwerksensoren finden Sie auf unserer Seite mit den gemeinsamen Merkmalen.
Technische Daten
| Serielle Kommunikationsschnittstelle | 2-Kanal-RS232-Port, maximale Baudrate 115200 bps, Isolationsspannung 2500 V DC. 2-Kanal-RS485-Port, maximale Baudrate 200 Kbps, Isolationsspannung 3000 V DC. 1-Kanal-CAN-Port, maximale Baudrate 1 Mbps, Isolationsspannung 3000 V DC. |
|---|---|
| DI-Schnittstelle | 4-Kanal-DI-Digitaleingangsschnittstelle. |
| DO-Schnittstelle | 1-Kanal-DO-mechanisches Relaisausgangsinterface. Schaltkapazität: 0,5 A @ 125 V AC; 2 A @ 30 V DC. |
| Sensor-Schnittstelle | Dedizierte Schnittstelle für Temperatur- und Feuchtesensoren. Digitales I2C-Interface. |
| Netzwerkkommunikationsschnittstelle | 10/100M Base-Tx Ethernet-Port (unterstützt PoE-Stromversorgung). |
| Kommunikationsprotokoll | Unterstützt mehrere TCP/IP-Anwendungsschichtprotokolle: MQTT/MQTTS, Modbus TCP usw. |
| Konsole-Schnittstelle | Ein RS232-Konfigurationsport, Baudrate 38400 bps, 8N1, keine Flusssteuerung. |
| Stromversorgung | Sie können zwischen PoE-Stromversorgung oder Hilfsstromversorgung wählen. PoE-Stromversorgung: Kompatibel mit IEEE 802.3at-Standard. Hilfsstromversorgung: DC 12 V / DC 24 V. |
| Abmessungen | Länge × Breite × Höhe (mm) = 166 × 88 × 61 |
| Gewicht | ca. 600 g |
Häufig gestellte Fragen
Im Gegensatz zu anderen Einzelsensoren und Datenerfassungsgeräten von Monigear, die als eigenständige Hardware-Einheiten verkauft werden, ist das MN-NAM kein Einzelprodukt. Es ist tief in unsere proprietäre Überwachungssoftware und Cloud-Dienste integriert. Nur im Einsatz als komplette Hardware+Software+Cloud-Gesamtlösung entfaltet das MN-NAM seine Kernvorteile — Edge Computing, Protokoll-Parsing, Dual-Cloud-Redundanz und Remote-O&M — und bietet eine Closed-Loop-Überwachungslösung für Ihre Projekte.
1) Welche Smart-Geräte kann das MN-NAM-Gateway anbinden und für welche Einsatzszenarien ist es hauptsächlich konzipiert?
Das MN-NAM ist ein industrielles Multi-Protokoll-PoE-Gateway, das speziell für die Anbindung nicht verwalteter, nicht standardisierter Smart-Geräte mit RS232/RS485-Seriellanschlüssen entwickelt wurde. Es wird hauptsächlich in Rechenzentren und Serverräumen für die Umgebungs- und Infrastrukturüberwachung eingesetzt und eignet sich gleichermaßen für Labore, pharmazeutische Werkstätten, Museen, Lagerlogistik, intelligente Fertigung und andere Umgebungsüberwachungsszenarien.
Typische Geräte in Rechenzentrumsprojekten sind: Präzisionsklimageräte, USV-Systeme, Telekommunikations-Netzteile und Energieverteilerschränke, multifunktionale digitale Energiezähler sowie Batterieüberwachungsgeräte. In industriellen Szenarien können SPS, Frequenzumrichter, verschiedene Industriemessgeräte und Laborpräzisionsgeräte angebunden werden.
Die meisten dieser Geräte geben nur serielle proprietäre Protokolle aus und verfügen über keine Netzwerkmanagementfähigkeit, sodass sie nicht direkt an eine Überwachungsplattform angebunden werden können. Das MN-NAM übernimmt die Datenerfassung vor Ort, das Protokoll-Parsing und die Edge-Datenvorverarbeitung und stellt die Datenpipeline zwischen Feldgeräten und lokalen O&M-Plattformen oder Cloud-Überwachungssystemen her, wodurch ein einheitlicher Zugriff und die Überwachung von Gerätedaten ermöglicht werden.
2) Welche Kernfunktionen und Vorteile bietet das MN-NAM bei Datenkonvertierung und Plattformintegration?
Angetrieben von einem 64-Bit-RISC-V-Prozessor und isolierten seriellen Schnittstellen übertrifft das MN-NAM gewöhnliche Serial Device Server in puncto Hardware-Stabilität und Funktionsumfang bei weitem. Seine Kernvorteile umfassen:
- Standardisierung nicht standardisierter Daten für die Kompatibilität mit herkömmlichen Überwachungssystemen: Das MN-NAM konvertiert proprietäre Protokolldaten verschiedener nicht verwalteter serieller Geräte in standardisierte SNMP-Überwachungsdaten und ermöglicht so die direkte Integration mit NMS-Plattformen und herkömmlichen Rechenzentrums-Infrastrukturüberwachungssystemen — ohne dass Sie Ihre bestehende Überwachungssoftware ersetzen müssen, wodurch die Investition in Ihr aktuelles System maximiert wird.
- Verschlüsselte Cloud-Anbindung mit führenden Public-Cloud-Plattformen: Das integrierte sichere MQTT/MQTTS-IoT-Verschlüsselungsprotokoll gewährleistet eine stabile und sichere Datenübertragung. Es unterstützt nativ AWS IoT, Azure IoT und andere führende Public-Cloud-Plattformen und erfüllt die Anforderungen an Remote-Cloud-Überwachungsdeployments in überseeischen Rechenzentren und multinationalen Projekten.
- Gleichzeitiger Upload zu zwei Plattformen für Redundanz und Zuverlässigkeit: Unterstützt den gleichzeitigen Daten-Push zu zwei lokalen Überwachungssystemen oder zwei Cloud-Plattformen und ermöglicht so eine Hot-Standby-Redundanz. Dies verhindert effektiv Datenverluste durch Single-Point-Netzwerkausfälle — ideal für Rechenzentren, Finanzinstitute und andere Szenarien mit extrem hohen Anforderungen an die O&M-Zuverlässigkeit.
- Integration mit unserem proprietären AWS-basierten Cloud-Überwachungssystem: Wir bieten ein eigenes IoT-Cloud-Überwachungssystem auf AWS-Infrastruktur an. In Kombination mit dem MN-NAM-Gateway ermöglicht es einen vollständigen Closed-Loop-Workflow mit einheitlicher Geräteverwaltung, Remote-Konfiguration, Alarm-Push-Benachrichtigung und historischer Datenspeicherung — ohne dass Kunden Drittanbieter-Cloud-Dienste erwerben müssen.
3) Wie führt das MN-NAM Protokoll-Parsing und Datenverarbeitung durch? Was zeichnet die Lua-Scripting-Lösung aus? Wie wird die Einstiegshürde adressiert?
Geräteprotokoll-Parsing, Datenbereinigung, Schwellenwertauswertung und lokale Verriegelungssteuerung laufen auf dem MN-NAM alle lokal über eingebettete Lua-Skripte. Durch Edge Computing durchbricht das MN-NAM die Beschränkung gewöhnlicher Serial Server, die nur Rohdaten-Passthrough unterstützen — dies ist ein zentrales Produktunterscheidungsmerkmal.
Kernvorteile des Lua-Scripting-Ansatzes:
- Anpassung an vielfältige komplexe proprietäre Protokolle: Unterstützt das Parsing von markenspezifischen seriellen Protokollen und Modbus RTU/TCP mit vollständiger Kontrolle über Paket-Parsing, Datenskalierung/-konvertierung und Filterung anormaler Daten für eine feingranulare Datenverarbeitung.
- Edge-Vorverarbeitung reduziert Kosten und verbessert die Reaktionsfähigkeit: Rohdaten werden lokal am Gateway bereinigt, komprimiert und statistisch aufbereitet, bevor sie in die Cloud hochgeladen werden, was Cloud-Bandbreiten- und Speicherkosten erheblich reduziert. Das Gateway unterstützt zudem lokale Alarmgenerierung und Relais-DO-Verriegelungsausgänge — es reagiert sofort auf Gerätefehler auch bei Netzwerkausfällen, ohne Cloud-Übertragungsverzögerung.
- Feldprogrammierbar mit hoher Anpassungsfähigkeit: Es sind keine Firmware-Änderungen oder Werkseinsendungen erforderlich. Lua-Skripte können remote aktualisiert werden, um völlig neue Gerätemodelle zu unterstützen, was sich perfekt an Multi-Marken- und Multi-Typ-Mischdeployment-Projektumgebungen anpasst.
Lua ist eine leichtgewichtige eingebettete Skriptsprache, die erheblich einfacher zu erlernen ist als herkömmliche C/C++-Entwicklung, obwohl sie weiterhin grundlegende Programmierkenntnisse erfordert. Wir bieten umfassende Unterstützung, um die Einstiegshürde für Kunden zu senken:
- Bewährte Skript-Bibliothek: Ausgestattet mit vollständiger technischer Dokumentation und gestützt durch hunderte von Geräteintegrationsprojekten, unterhalten wir eine umfangreiche Bibliothek erprobter Beispielskripte für USV-Systeme, Präzisionsklimageräte, digitale Energiezähler und andere gängige Geräte — bereit für Kunden zum direkten Modifizieren und Wiederverwenden.
- KI-unterstützte Entwicklung und Debugging: Kunden können KI-Tools nutzen, um Protokoll-Parsing-Skripte schnell zu generieren und zu debuggen, was Projektentwicklungs- und Bereitstellungszyklen erheblich verkürzt.
- Kostengünstiger kundenspezifischer Entwicklungsservice: Für Kunden ohne eigenes Entwicklungsteam oder mit knappen Projektzeitplänen bieten wir einen maßgeschneiderten Skript-Entwicklungsservice durch unsere Ingenieure an — der die Protokollanpassung und Skriptentwicklung für eine sorgenfreie, effiziente Bereitstellung übernimmt.
